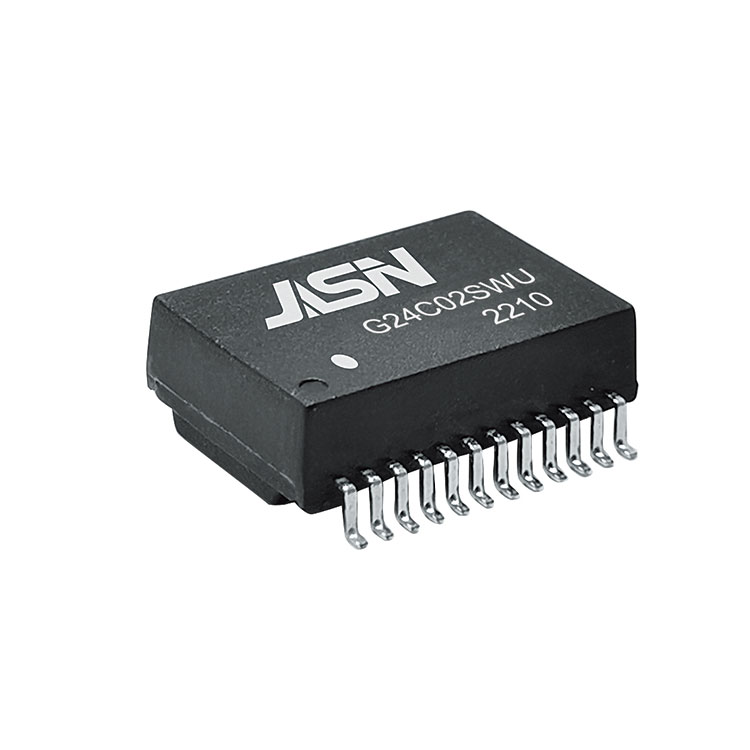

1000Base-T Lan Magnetik

OCL:

350uH Min. @100KHz/0.1V dengan Bias DC 8mA(-40~~+105â)

Hi-POT :

1500Vrms

Nisbah Pusingan:

1:1±3%

LK:

0.5uH Maks @100KHz/0.2V

Cw/w

35PF Maks @100KHz/0.2V

D.C.R:

1.2 ohm Maks

Kehilangan Sisipan:

1-100MHz: -1.0dB Maks

CMMR

2MHz

30-200MHz

-50dB MIN

-15+20*log (f/200) dB Taip

DCR(Belitan separuh kedua)

0.65 Ohms Maks

Bicara Silang :

1 MHz

10-100 MHz

50dB MIN

-55+22*log (f/10) dB MIN

Kerugian Pulangan:

1-30MHz

40MHz

50MHz

60-80MHZ

80-100MHZ

-18dB Min

-14.4dB Min

-13.1dB Min

-12dB Min

-10dB Min
